 INSTALACIÓN




1

Clarion NX404N

Caja del Clarion NX404E




2

Dentro del paquete encontraran una caja de cartón con los cableados necesarios para el montaje.

  • 2 conectores con las entradas y salidas RCA
  • Cableado con los conectores ISO para la alimentación y altavoces
  • antena GPS
  • Chapa de protección para el conector HDMI
  • tornillos varios.



3

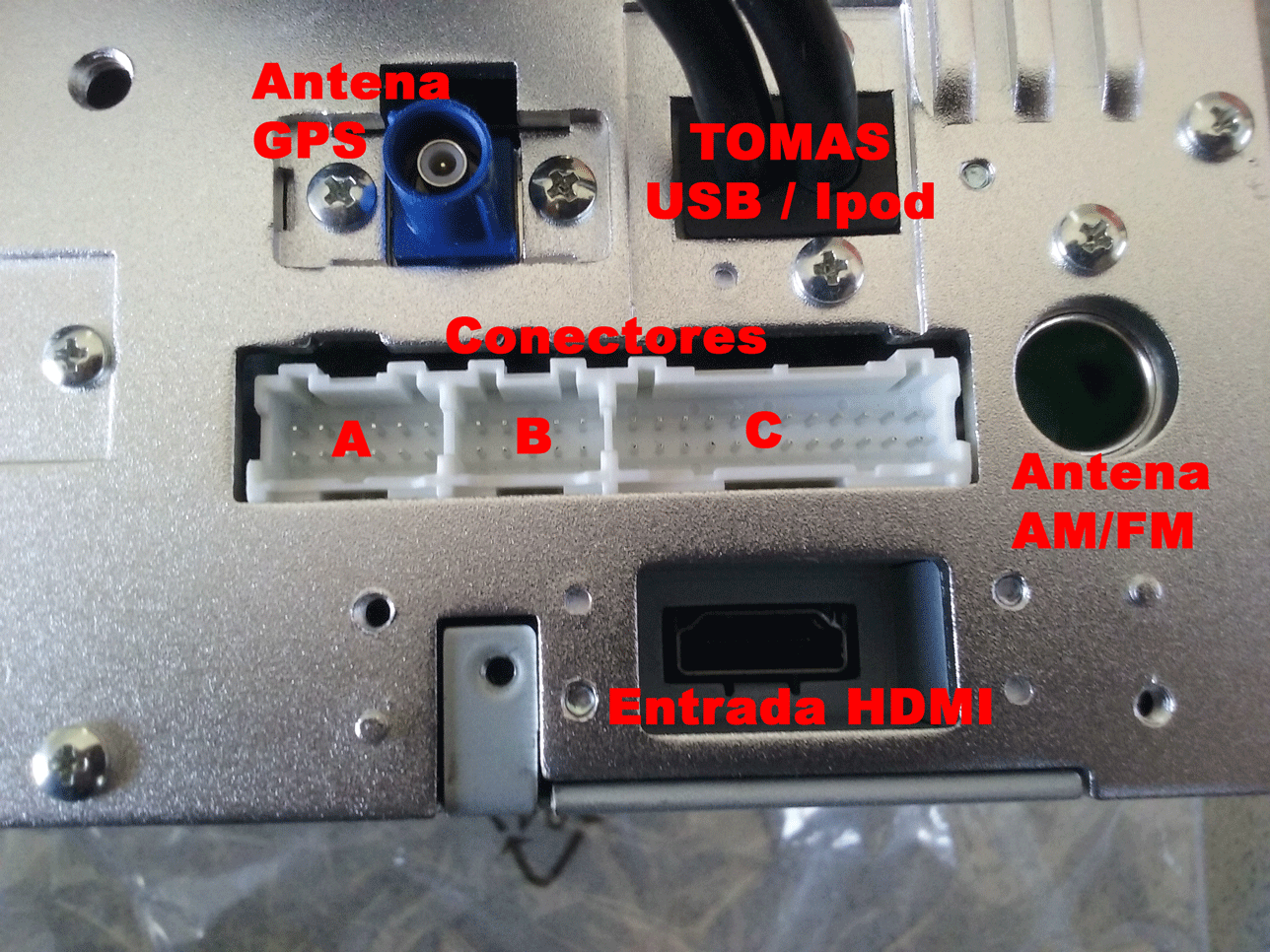

Imagen de los conectores de la radio (Parte trasera de la radio)




4

Conector A
  • RCA con cable Gris: Salida de audio RCA delantera
  • RCA con cable Negro: Salida de audio RCA trasera (conectar a la entrada RCA Aux2 del conector C).
  • RCA con cable Morado: Salida de audio RCA



5

Conector C



  • RCA con cable Verde: Salida de audio RCA para la Zona x Zona (conectar al Aux1 de la caja Mezcladora).
  • RCA con cable Rojo: Entrada de audio RCA Aux2 (conectar a la salida RCA trasera del conector A).
  • RCA con Conector Amarillo: Salida de video, Entrada de video Aux2 y entrada de cámara.








6

Ejemplo de cómo queda la unión entre la salida trasera RCA del conector A con la entrada Aux2 del conector C. (Más adelante explicaremos su función)




7

Ejemplo de cómo queda la conexión entre la salida trasera RCA para la Zona x Zona del conector C con la entrada Aux1 del RDaudioMix.




8

ATENCIÓN

Recuerden retirar los tornillos  de protección del DVD antes de conectar el equipo a la alimentación.




9

Cableado de alimentación,

  • Cable Verde: A freno de mano, si se quiere acceder a ciertas  configuraciones o funciones tendrá que estar puesto el freno de mano, se puede anular esta función conectando este cable a masa, pero en algunos países puede estar prohibido.
  • Cable Morado: Conectar a la señal de Marcha atrás, cuando recibe una tensión de +12V. conmuta la imagen del equipo para visualizar la cámara.
  • Cable Negro: Masa
  • Cable Rojo: Contacto +12V.
  • Cable Amarillo: Memoria +12V. permanente.
  • Cable Naranja-Blanco: Iluminación, Al recibir +12V. atenúa la iluminación del equipo, se conecta normalmente a las luces del vehículo.
  • Cable Azul-Blanco: Remoto Conectar al cable de activación de la caja RD-Audiomix (Aux1)

 CONFIGURACIÓN


10

Tras terminar de encenderse el equipo pulse el botón físico «MENU» aparecerá en pantalla la imagen que se muestra en la foto y seguidamente pulse el botón «SETTINGS»


11

Dentro del «SETTINGS» en el apartado del «engranaje» seleccionamos «System Language» se abrirá una ventana y seleccionamos el idioma deseado, para confirmar la selección presionamos «OK».




12

En la misma sección de ajustes podemos seleccionar por que altavoz queremos que se escuche la conversación del telefono, seleccionaremos el altavoz más cercano al conductor.

El telefono silenciará toda la música del autobus pero solo saldrá la conversación por el altavoz seleccionado.




13

En el apartado de la navegación encontraremos la función de «Interrumpir nave.» es para seleccionar como queremos que se comporte la música cuando el navegador proporciona las instrucciones de voz. Seleccionaremos la opción de «Emergente» para que salga mezclado con la música.confirmaremos la selección pulsando «OK»




14

En el mismo menú la opción «Guia por voz» tiene que estar en «ON»


INSTRUCCIONES DE MANEJO


15

Lo primero que haremos es seleccionar la fuente delantera, es decir la fuente que quiere escuchar el conductor.(Radi, CD, USB, etc.) para eso lo primero que haremos es pulsar el boton fisico «MENU» y veremos la pantalla que aparece en la imagen, podremos deslizar la imagen con el dedo para ver todas las fuentes, para seleccionar la deseada simplemente tocaremos con el dedo la fuente deseada.

las opciones disponibles serán:

  • Radio
  • CD/DVD audio
  • DVD video
  • Ipod audio
  • Ipod video
  • Usb audio
  • Usb video
  • Audio Bluetooht
  • Telefono
  • Aux 1 (Entrada frontal)
  • Aux 2 (Entrada Trasera) No seleccionar como fuente delantera, está usada para pasar cualquier audio a la parte trasera.

Para elegir la fuente trasera, pulsaremos el Icono que aparece en la parte inferior derecha. «REAR»


16

Para la parte trasera podremos elegir entre las fuentes

  • DVD video
  • iPod video
  • Aux 1

Estas entradas se pueden usar indendientemente de la parte delantera, por ejemplo tener el conductor la radio puesta en la parte delantera y detras estar viendo una pelicula, videos musicales o lo que sea, desde el DVD , la iPod o la entrada Aux1.

Si tenemos la necesidad de escuchar otro tipo de fuente en la parte trasera podemos seleccionar el Aux2. a traves de esta entrada podremos escuchar lo mismo que tenga seleccionado el conductor en la parte delantera.

Es decir:

  • Radio
  • CD audio
  • iPod audio
  • Audio Bluetooht
  • USB audio

Estas fuentes tanbien serán afectadas por el volumen establecido para la parte delantera.




17

A tener en cuenta durante la instalación y la utilización.

  • La antena GPS tiene que estar plana y con la parte negra hacia arriba, Importante, no puede tener nada de metal que la tape.
  • La conversación del manos libres silenciará toda la musica, pero la conversación solo saldrá por el altavoz seleccionado en el menú  indicado en la sección de configuración.
  • Las instrucciones del GPS solo se reproducirá por los altavoces delanteros, es decir, da igual la fuente que tengamos seleccionada para la parte trasera, solo el conductor escuchará las indicaciones.
  • En caso de no escuchar las instrucciones del GPS y del manos libres en los altavoces delanteros comprueben que los altavoces estén correctamente conectados a la salida destinada a los altavoces delanteros.
  • En caso de escuchar el GPS y el Manos Libres en la parte trasera cuando tenemos seleccionada la entrada Aux2 en la parte trasera. Será por que tenemos conectada la salida RCA delantera a la entrada Aux2 cambiarla por la salida RCA trasera.
